详细介绍

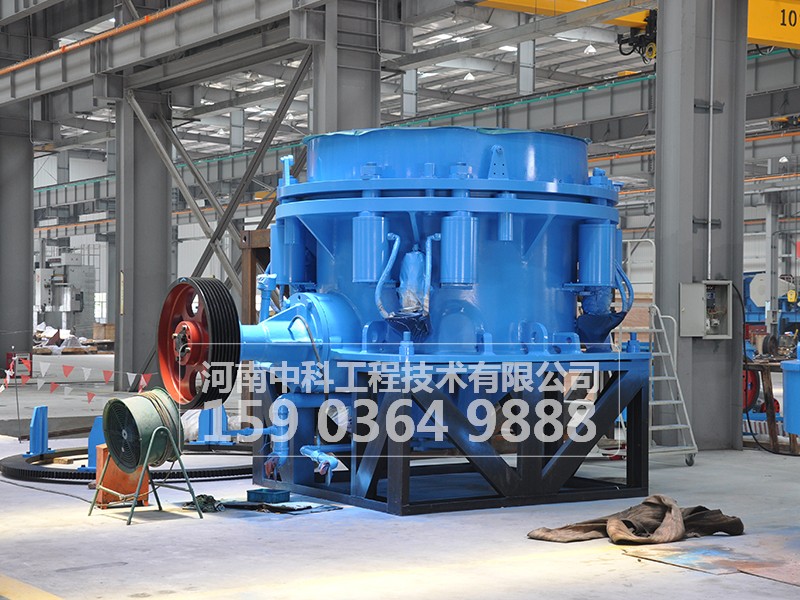

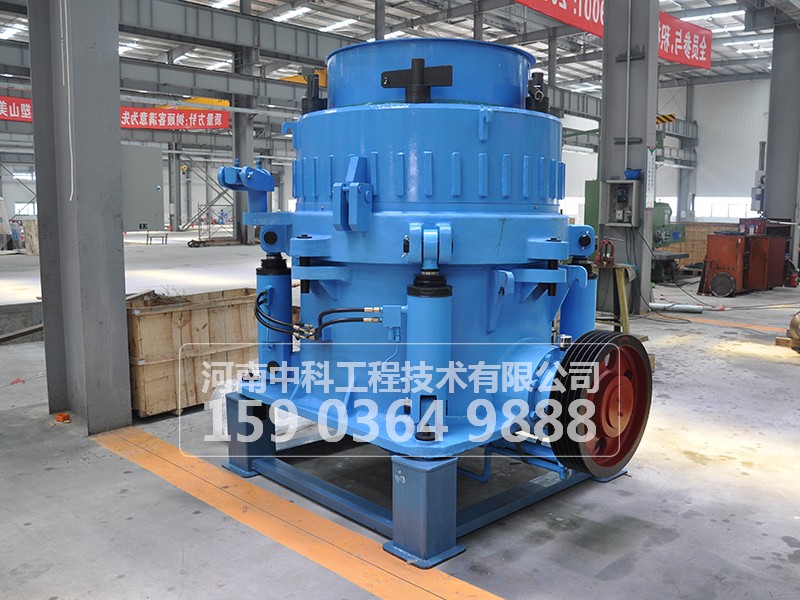

产品照片

•
•
•

工作原理：

       弹簧圆锥破碎机主要由机架，传动轴，偏心套，碗形轴承、破碎圆锥、调整装置、调整套、弹簧、联轴节、电动机等组成。工作时，电动机的旋转通过皮带轮或联动轴器,传动轴和圆锥在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的扎臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。
性能特点：
1. 动锥连续转动，物料的破碎过程和卸料过程沿工作表面交替连续进行，生产率高，破碎比大；
2. 物料夹在两椎体之间，受到挤压，弯曲和剪切作用，破碎较容易，动力消耗较低；
3. 产品粒度较均匀，呈立方体形状，动锥工作表面的磨损也较均匀；
4. 本系列圆锥破碎机采用干油密封方式，使灰尘杂质无法进入机体内，延长了滑动轴承，推力球轴承的使用寿命，使得机器运转可靠；
5. 弹簧保险系统是过载保护装置，可使异物铁块通过破碎腔而不危害机器；
6. 腔型种类多，可为中碎，细碎，超细碎作业提供 破碎方案。

主要技术参数:

型 号 Model	动锥直径 Dia.of active cone (mm)	进料料度 Max feed size (mm)	出料调整范围 Adjustment range of discharge size (mm)	产量 Capacity (t/h)	电机功率Motor power (KW)	偏心轴转速 Eccentric rotating speed (r/min)	重量 Weight (t)	外形尺寸 Overall dimension (L×W×H)（长×宽×高）(mm)
PYT-B600	600	75	12-25	40	30	356	5	2234×1370×1675
PYT-D600	600	40	2-13	12-23	30	356	5.5	2234×1370×1675
PYT-B900	900	115	15-50	50-90	55	333	11.2	2692×1640×2350
PYT-Z900	900	60	5-20	20-65	55	333	11.2	2692×1640×2350
PYT-D900	900	50	3-13	15-50	55	333	11.3	2692×1640×2350
PYT-B1200	1200	145	20-50	110-168	110	300	24.7	2790×1878×2844
PYT-Z1200	1200	100	8-25	42-135	110	300	25	2790×1878×2844
PYT-D1200	1200	50	3-15	18-105	110	300	25.3	2790×1878×2844
PYT-B1750	1750	215	25-50	280-480	160	245	50.3	3910×2894×3809
PYT-Z1750	1750	185	10-30	115-320	160	245	50.3	3910×2894×3809
PYT-D1750	1750	85	5-13	575-230	160	245	50.2	3910×2894×3809
PYT-B2200	2200	300	30-60	590-1000	280	220	80	4622×3302×4470
PYT-Z2200	2200	230	10-30	200-580	280	220	80	4622×3302×4470
PYT-D2200	2200	100	5-15	120-340	280	220	81.4	4622×3302×4470
