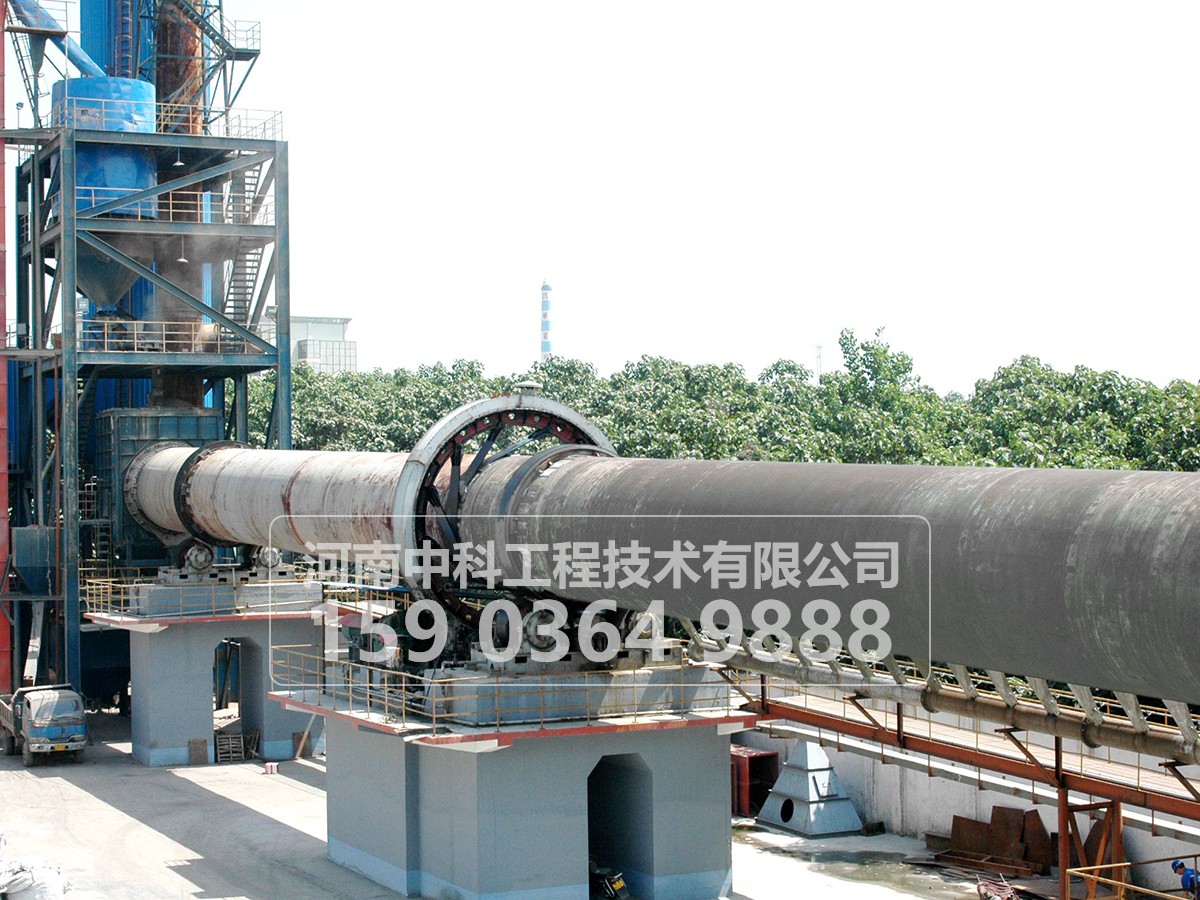

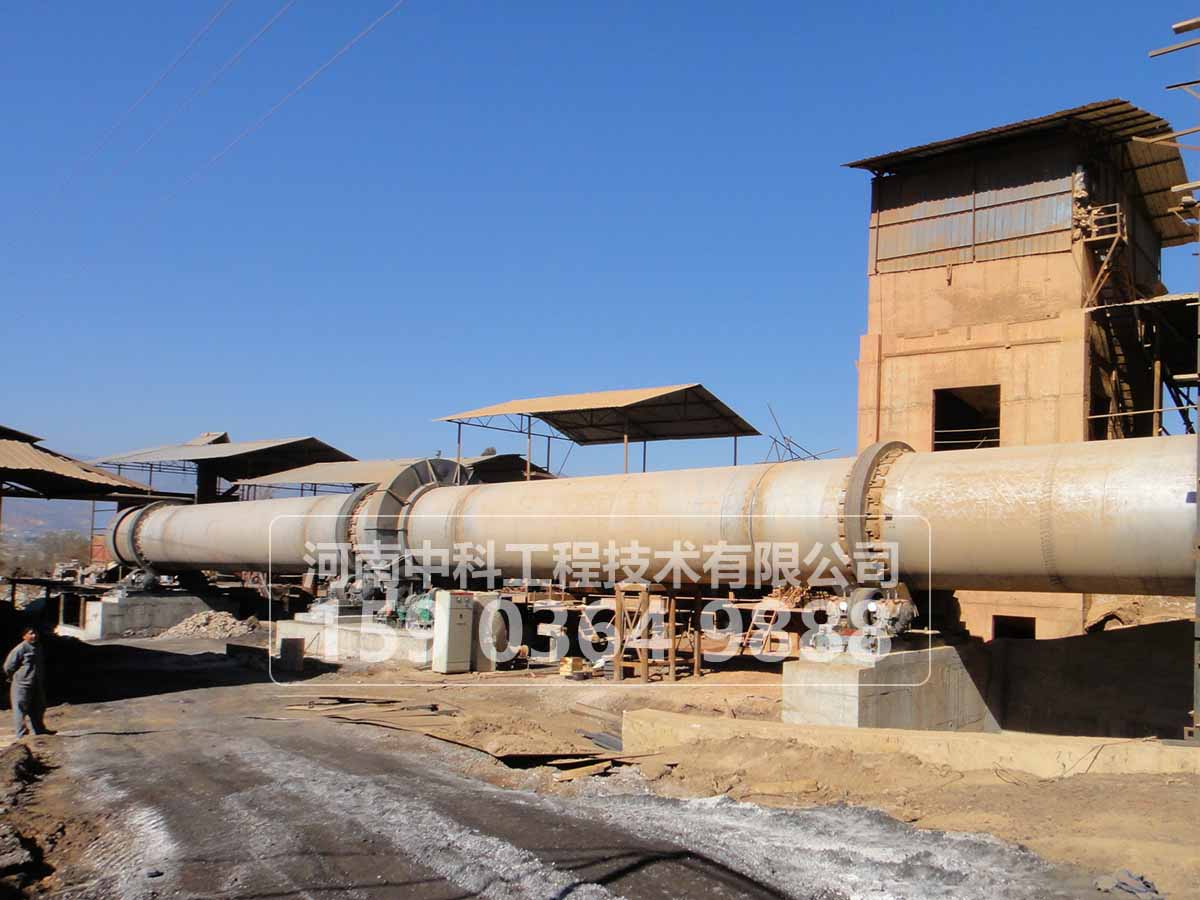

产品照片

•
•
•

       水泥回转窑是水泥熟料干法和湿法生产线的主要设备。回转窑广泛用于冶金、化工、建筑耐火材料、环保等工业。该回转窑由筒体，支承装置，带挡轮支承装置，传动装置，活动窑头，窑尾密封装置，喷煤管装置等部件组成。回转窑的窑体与水平呈一定的倾斜，整个窑体由托轮装置支承，并有控制窑体上下窜动的挡轮装置，传动系统除设置主传动外，还设置了在主电源中源断时仍能使窑体转动，防止窑体弯曲变形的辅助传动装置，窑头、窑尾密封装置采用了先进的技术，保证了密封的可靠性。
       我厂生产的回转窑结构坚固、运转平稳、出窑产品质量高，并可为用户提供先进的 立筒预热器、五级旋风预热器。
水泥回转窑技术参数

规格（米）(m)			Φ    2.8/ 2.5 ×44	Φ    3× 48	Φ    3.2× 50	Φ    3.3× 50	Φ    3.5× 54	Φ    4× 60	Φ    4.3× 64	Φ    4.8× 74	Φ    5.0× 74	Φ    5.6 ×87	Φ    6.0× 95
生产能力（吨/天） （t/d）			300	600-700	1000	1200	1500-1800	2500	3500	5000	6000	8000	10000
窑体斜度（％）			3.5	3.5	3.5	4	4	4	4	4	4	4	4
支承数（个）			3	3	3	3	3	3	3	3	3	3	3
挡轮形式			机械	机械	机械	机械	机械	液压	液压	液压	液压	液压	液压
窑体转速		主传动（转/分） (r/min)	0.4 45- 2.22	0.6 76- 3.38	0.3 6-3. 57	0.3 6-3. 57	0.3 9-3. 9	0.4 1-4.0 7	0.4 -4. 0	0.3 5-4	0.3 5-4	Max 4.23	Ma x5
		辅助传动（转/分） (r/min)	4.75	9.36	6.5	5.61	7.66	8.2	7.93	8.52	7.58	8.7	9.2
主传动	电动机	型号 Model	ZSN 4- 225 -21	Z2 -101	ZSN 4- 280 -09 1B	ZSN 4- 280 -09 1B	ZSN 4- 315 -09 2	ZSN 4- 355 -09 2	ZSN 4- 355 -12	ZSN 4- 400 -09 2	ZSN 4- 450 -09 2	ZSN 4- 450 -12	ZSN 4- 500 -09 2
		额定功率（千瓦） (kw)	55	100	160	160	220	315	400	630	710	800	950×2
		调速范围（转/分） (r/min)	～ 1000	～ 1500	1500	1500	1000	1000	100 - 1000	1500	87.5 ～1 000	100 ～ 1000	100 ～ 1000
		额定电压（伏）  (v)	440	220	440	440	440	440	440	660	660	660	660
	减速器	型号	ZS 145 -1-I	ZS1 45- 1-1	ZSY -450- 40-V	ZSY 450-40	NZS 995- 28 VIBL	YNS 1110- 22.4 VBR	YNS 1400- 31.5 VIBL	JH7 10 C-SW 305- 40	JH8 00 C-28	JH9 00 C- SW 305- 25	JH9 00 C-SW 305- 28
		总速比(千瓦)  （kw）	49 - 63	50	40	40	28	22.4	31.5	42. 226	26. 812	23. 901	26. 646
辅助传动	电动机	型号	Y1 22 M-4	Y1 60 M-6	Y1 60 M-4B	Y1 60 M-4	Y2 00 L1-6	Y1 80L -4	Y2 00 L-4	Y2 25 M-4 lp44	Y2 50 M-4	Y2 80 M-4	Y31 5M1 -4
		额定功率（千瓦）  (kw)	4	7.5	15	11	18.5	22	30	55	55	90	132
		额定转速（转/分）  (r/min)	1440	970	1460	1460	970	1470	1470	1480	1480	1480	1490
		额定电压（伏）  (v)	380	380	380	380	380	380	380	380	380	380	380
	减速器	型号	ZL 35- 16	ZL3 5- 7-1	ZSY 160- 31 .5-‖	ZSY 355- 31.5	ZSY 355	YNS 440- 45 ‖R	YNS 497- 45 ZC	JH2 20 C- SW 302- 28	JH280 C-45	ZSY 400-3 5.5-︱	ZSY 450- 35.5-︱
		总速比	40.44	14	31.5	31.5	45	45	45	28	45	35.795	35.795
总重（不包括耐火砖）（吨）			177	207	256.5	281	341	434	550.5	854	894	1201	1580
窑头罩重量（吨）			20	22	25	27	28	35	36	45	48

回转窑除锻烧水泥熟料外，还用来锻烧粘土、石灰石和进行矿渣烘干等;耐火材料生产中，采用回转窑锻烧原料，使其尺寸稳定、强度增加，再加工成型。有色和黑色冶金中，铁、铝、铜、锌、锡、镍、钨、铬、锉等金属以回转窑为冶炼设备，对矿石、精矿、中间物等进行烧结、焙烧。如:铝生产中用它将氢氧化铝焙烧成氧化铝;炼铁中用它生产供高炉炼铁的球团矿;国外的“SL/RN法”、“Krupp法”用它对铁矿石进行直接还原;氯化挥发焙烧法采用它提取锡和铅等。选矿过程中，用回转窑对贫铁矿进行磁化焙烧，使矿石原来的弱磁性改变为强磁性，以利于磁选。化学工业中，用回转窑生产苏打，锻烧磷肥、硫化钡等。该法具有能耗低、用电少、不用硫酸和可利用中低品位磷矿的优点，很快得到推广。

此外，在环保方面，利用水泥窑焚烧危险废物、垃圾，这不仅使废物减量化、无害化，而且将废物作为燃料利用，节省煤粉，做到废物的资源化。
