详细介绍

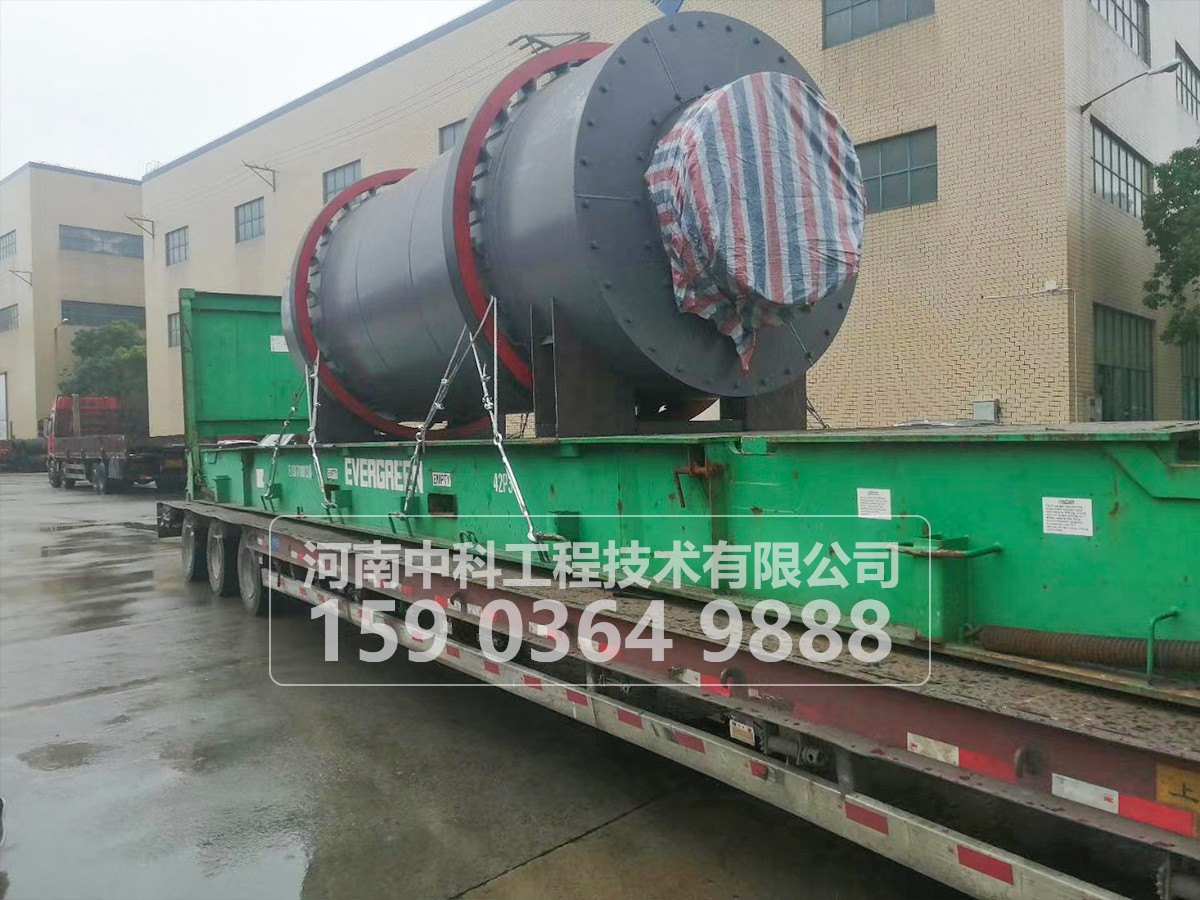

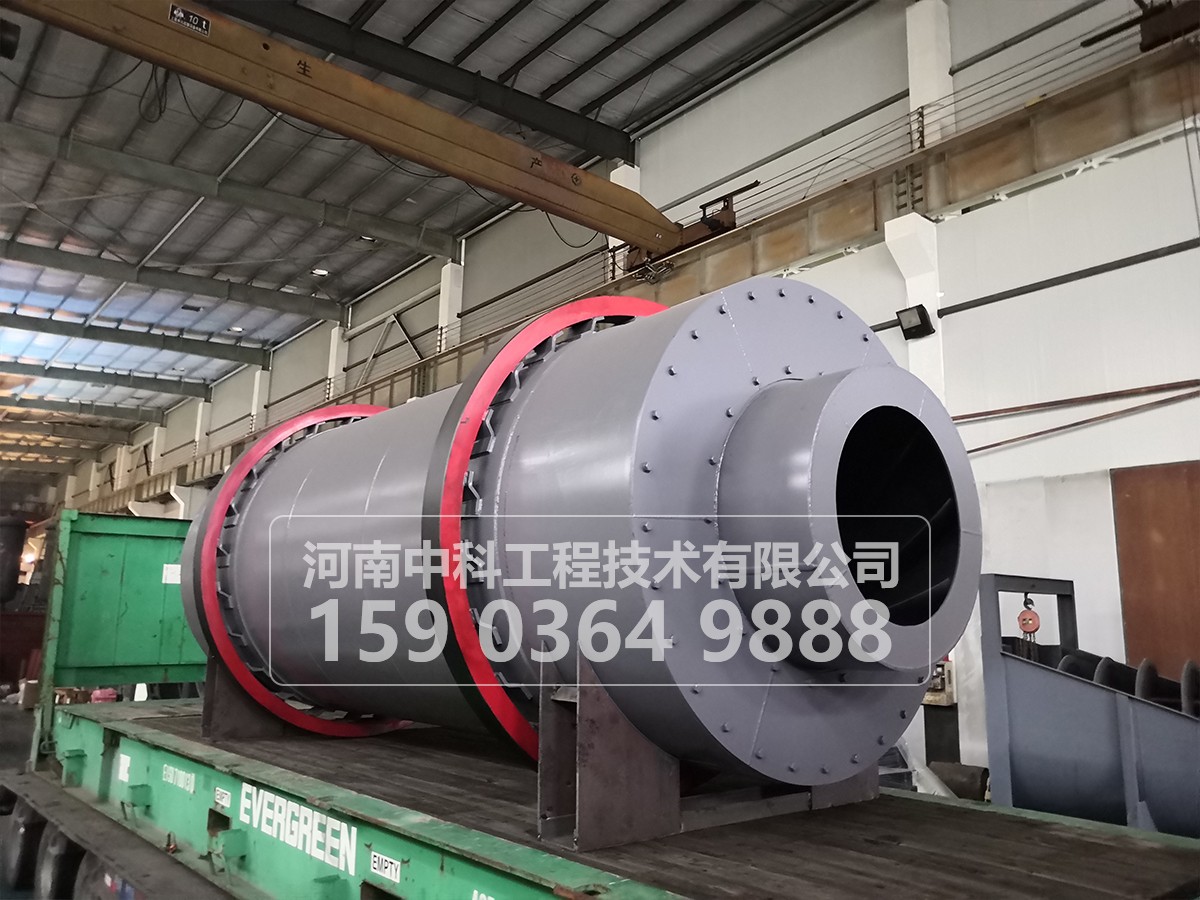

产品照片

•
•
•

工作原理

       粉煤灰烘干机是一种单筒的转筒烘干机，工作时，湿物料由皮带输送机或斗式提升机送到料斗，然后经料斗的加料机通过加料管道进入加料端。加料管道的斜度要大于物料的自然倾角，以便物料顺利流入干粉煤烘干机内。粉煤烘干机筒体是一个与水平线略成倾斜的旋转圆筒。物料从粉煤灰烘干机较高一端加入，载热体由低端进入，与物料成逆流接触，也有载热体和物料一起并流进入筒体的。随着粉煤灰烘干机筒体的转动物料受重力作用运行到较底的一端。湿物料在粉煤灰烘干机筒体内向前移动过程中，直接或间接获得了载热体的给热，使湿物料得以干燥，然后在出料端经皮带机或螺旋输送机送出。在粉煤灰烘干机筒体内壁上装有抄板，它的作用是把物料抄起来又撒下，使物料与气流的接触表面增大，以提高干燥速率并促进物料前进。载热体一般分为热空气、烟道气等。载热体经粉煤烘干机以后，一般需要旋风除尘器将气体内所带物料捕集下来。如需进一步减少尾气含尘量，还应经过袋式除尘器或湿法除尘器后再放排放。

技术优势

       粉煤灰式烘干机具有结构紧凑、构造简单、布局合理，提高物料与热能的热交换率，使物料烘干效果好；基础投入少，仅是相同产量单筒烘干机的二分之一，减少了一次性投入；运行可靠、能耗低、热效率高；同时，容易实现自动化控制，减少操作人员，节约劳动力资源。

       1、烘干快 效率高

       粉煤灰/炉渣烘干机具有耐高温的特点，能够使用高温热风对物料进行。

       2、干燥原料广泛

       该机采用物料与热气流顺流烘干工艺，适用范围广。它能适应煤、粉煤灰、铁粉等各种原材料的烘干，也适用于冶金、化工等部门的各种散状物料的烘干。

       3、处理能力大 热源广泛

       粉煤灰烘干机处理能力大，燃料消耗少，干燥成本低，热源可选择煤，天然气，生物质燃料，电等。

       4、扩展能力强

       可扩展能力强，设计考虑了生产余量，即使产量小幅度增加，也无需更换设备。

       5、磨损低 寿命长

       设备采用调心式拖轮结构，拖轮与滚圈的配合好，大大降低了磨损及动力消耗。

       6、设计先进，自动化程度高

       专门设计的挡轮结构，大大降低了由于设备倾斜工作所带来的水平推力，抗过载能力强，筒体运行平稳，可靠性高。

粉煤灰烘干机技术参数

型 号	规格 Φ2.0×6m	规格 Φ2.5×6.5m	规格 Φ3.0×7m	规格 Φ3.2×7m
外筒内径 m	2.0	2.5	3.0	3.2
外筒长度 m	6	6.5	7	7
筒体容积 m3	18.84	31.89	50.26	56.30
筒体转速 rpm	4-6.5	4-6.5	4-6.5	4-6.5
矿渣初水份 %	20
矿渣终水份 %	1-3
粉煤灰初水份 %	20
粉煤灰终水份 %	1-3
是高进气温度 ℃	700-750℃	700-750℃	700-750℃	700-750℃
生产能力 t/h	粉煤灰10-15	粉煤灰15-20	粉煤灰25-35	粉煤灰35-45
	矿渣22-25	矿渣30-35	矿渣40-50	矿渣55-65
耗煤量	KG/H 17-24	KG/H 17-20	KG/H 17-20	KG/H 17-20
电动机型号	Y2-160m-4E	Y2-132m-4E	Y2-132m-4E	Y2-160m-4
电动机功率 KW	5.5×2	7.5×2	7.5×4	11×4
减速机型号	XWD-5.5KW-8	XWD-5.5KW-5	XWD-7.5KW-8	XWD-7.5KW-8
减速机速比 1	29	29	29	29
