详细介绍

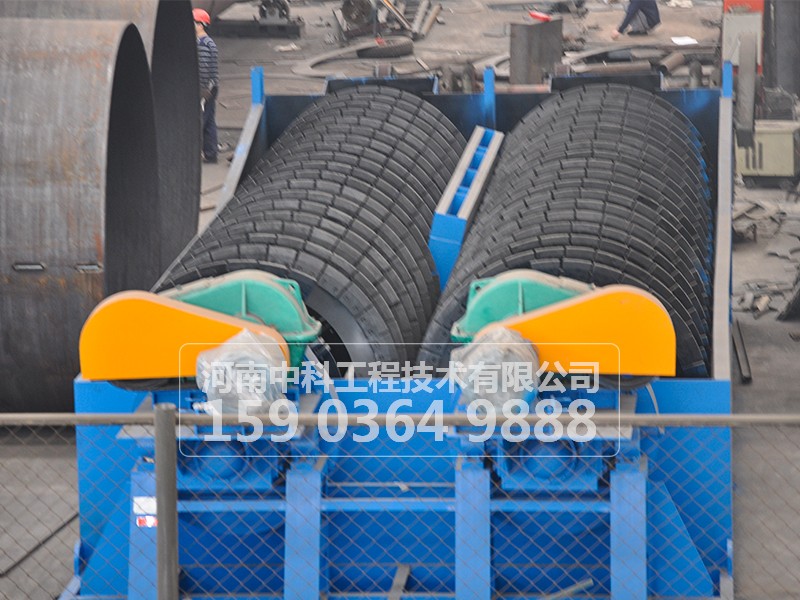

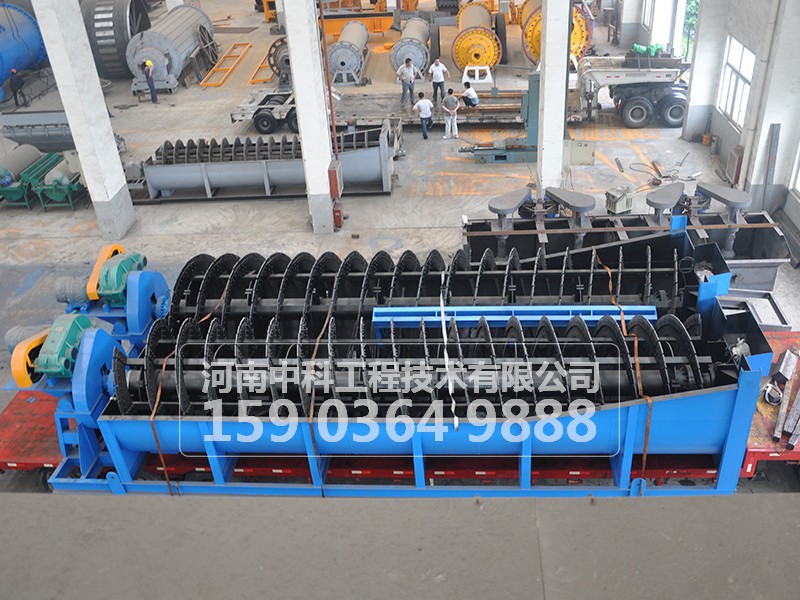

产品照片

•
•
•

       高堰式分级机：溢流端螺旋叶片的顶部高于溢流面，且溢流端螺旋中心低于溢流面。主要用于溢流粒度为0.83-0.15mm的矿石分级；

       沉没式分级机：溢流端的螺旋叶片全部浸入溢流面以下。主要适用于溢流粒度为0.15-0.07mm的矿石分级。
工作原理:
       分级机主要由传动装置、螺旋体、槽体、升降机构、下部支座（轴瓦）和排矿阀组成。该机底座采用槽钢，机体采用钢板焊接而成。螺旋轴的入水头、轴头采用生铁套，耐磨耐用，提升装置分电动和手动两种.
分级机是借助于固体粒大小不同，比重不同，因而在液体中的沉降速度不同的原理，细矿粒浮游在水中成溢流出，粗矿粒沉于槽底,由螺旋推向上部排出，来进行机械分级的一种分级设备。它能把磨机内磨出的料分级再过滤，然后把粗料利用螺旋片旋入磨机进料口，把过滤出的细料从溢流管子排出。
性能特点：
1. 产量大，能耗低，分级效率高；
2. 粒度集中，分级精度高；
3. 结构合理，适用性强；
4. 自动化程度高。

主要技术参数:

类型	型号 规格	螺旋直径 （mm）	水槽长度 （mm）	螺旋转速（r /min）	生产能力    （t/d）		水槽坡度 （°）	功率 （kw）		外形尺寸(L×W×H) （mm）	重量 （kg）
					返砂	溢流		传动电机	提升电机
高堰式 螺旋分 级机	FG 500	Φ500	4500	8 ～ 12.5	135 ～ 210	32	14-18.5	1.5		6409×7 12× 1599	1980
	FG 750	Φ750	5500	6.0- 10.0	340 ～ 570	65	14-18.5	3.0		6300× 1250× 1780	3005
	FG- 1000	Φ1000	6500	5.0 ～ 8.0	675 ～ 1080	110	14-18.5	7.5		7100× 1330× 2390	5310
	FG- 1200	Φ1200	6500	5.0 ～ 8.0	1170 ～ 1870	155	14-18.5	7.5	0.4	7560× 1572× 2328	8000
	FG- 1500	Φ1500	8300	4.0 ～ 6.0	1830 ～ 2740	235	14-18.5	11	0.4	9740× 2000× 4100	9800
	FG- 2000	Φ2000	8400	3.0 ～ 3.5	3240 ～ 5400	400	14-18.5	11	2.8	10000× 2570× 4468	20500
	FG- 2400	Φ2400	9200	2.5 ～ 4.0	4650 ～ 7450	580	14-18.5	11-15	2.8	10800× 2980× 4700	25700
	2FG- 1200	Φ1200	6500	5.0 ～ 8.0	2340 ～ 3740	310	14-18.5	5.5×2	0.4×2	8060× 3400× 3100	13300
	2FG- 1500	Φ1500	8300	4.0 ～ 6.0	3660 ～ 5480	470	14-18.5	7.5×2	0.4×2	9740× 3630× 4050	22100
	2FG- 2000	Φ2000	8400	3.0 ～ 5.5	6480 ～ 10800	800	14-18.5	11×2	2.8×2	10000× 4600× 4470	36500
	2FG- 2400	Φ2400	9200	2.5 ～ 4.0	9300 - 14900	1160	14-18.5	15×2	2.8×2	10800× 5400× 4700	45800
	2FG- 3000	Φ3000	12500	2.0 ～ 3.2	14600 ～ 23400	1785	14-18.5	18.5×2	4×2	15600× 6640× 6350	73000
沉没式 螺旋分 级机	FC- 1000	Φ1000	7600	5.0 ～ 8.0	675 ～ 1080	85	14-18.5	7.5	0.4	10000× 1680× 4000	6000
	FC- 1200	Φ1200	8400	5.0 ～ 8.0	1170 ～ 1870	120	14-18.5	7.5	0.4	10000× 1880× 4190	9280
	FC- 1500	Φ1500	10500	4.0 ～ 6.0	1830 ～ 2740	185	14-18.5	11	0.8	12200× 2100× 4900	12570
	FC- 2000	Φ2000	12900	3.0 ～ 3.5	3240 ～ 5940	320	14-18.5	11-15	2.8	14500× 2880× 5500	29100
	FC- 2400	Φ2400	14200	2.5 ～ 4.0	4650 ～ 7450	455	14-18.5	11-18.5	4.0	15900× 3300× 6000	41000
	2FC- 1200	Φ1200	8400	5.0 ～ 8.0	2340 ～ 3740	240	14-18.5	7.5×2	0.4×2	10000× 3700× 4190	19600
	2FC- 1500	Φ1500	10500	4.0 ～ 6.0	3660 ～ 5480	370	14-18.5	7.5×2	0.8×2	12200× 3840× 4850	30700
	2FC- 2000	Φ2000	12900	3.0 ～ 5.5	6480 ～ 11800	640	14-18.5	15×2	2.8×2	14500× 4910× 5500	50000
	2FC- 2400	Φ2400	14200	2.5 ～ 4	9300 ～ 14900	910	14-18.5	18.5×2	4×2	15900× 5730× 6000	67900
	2FC- 3000	Φ3000	14300	2.0 ～ 3.2	14600 ～ 23400	1410	14-18.5	22×2	4×2	17700× 7000× 8000	84900
